Fuzzing101 Exercise 4 – LibTIFF CVE-2016-9297&CVE-2016-9448分析

hu1y40 看雪学苑 2023-08-19 18:20

最近在进行Fuzzing的学习，发现对Crash分析的内容较少，故而写此篇分析记录一下，望与各位同行共同进步。

由于笔者也属于刚入门，若有误望大家指正。

1.漏洞简述

• 漏洞名称：Libtiff 越界读取漏洞

• 漏洞编号：CVE-2016-9297

• 漏洞类型：越界读取

• 漏洞影响：拒绝服务

• CVSS评分：（CVSS 3.0 ）7.5

• 利用难度：低

• 基础权限：不需要

2.组件概述

LibTIFF是一个开源的用于处理TIFF（Tagged Image File Format）图像文件的C/C++库。TIFF是一种常见的图像文件格式，广泛应用于图像处理和存储。LibTIFF提供了一组功能丰富的API，允许开发者读取、写入、编辑和处理TIFF格式的图像。

3.漏洞利用

使用tiffinfo解析Fuzzing出的样本。

4.漏洞影响

Libtiff <= 4.0.6

5.解决方案

更新至Libtiff4.0.7以上版本

1. 环境准备

详细搭建可以参考Fuzzing101

目录创建

“`




下载tiff-4.0.4
> ```

使用ASAN模糊测试。

“`



#####

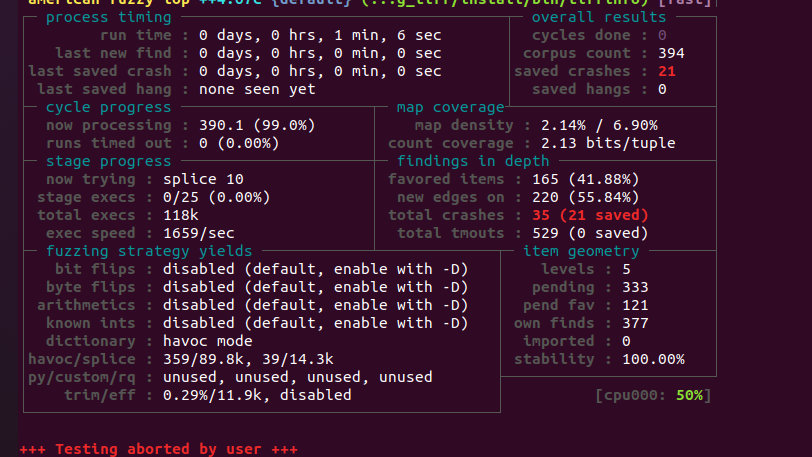

##### 2.FUZZING


![](https://mmbiz.qpic.cn/sz_mmbiz_png/1UG7KPNHN8FdUSfeIs50LDKC7jk6QDYk99Y9A08hOpCU8dsRPHdmEL5Obffc3kURy0qn2icXT5icBeqGsFDztaeA/640?wx_fmt=png "")
####
####

#####
##### 1. 基本信息


漏洞产生在tif_dirread.c函数中，在Field的TIFFSetGetFieldType属性为TIFF_SETGET_C32_ASCII或TIFF_SETGET_C16_ASCII时，输出Tag Value未在字符串末尾置0，从而可能导致越界读取。
#####
##### 2. 详细分析
######
###### 2.1基础分析


此次的分析基于Fuzzing101的Exercise4所以选择4.0.4版本进行分析，CVE对该漏洞的描述为:
> The TIFFFetchNormalTag function in LibTiff 4.0.6 allows remote attackers to cause a denial of service (out-of-bounds read) via crafted TIFF_SETGET_C16ASCII or TIFF_SETGET_C32_ASCII tag values.
> 在LibTiff 4.0.6中，TIFFFetchNormalTag函数存在漏洞，该漏洞可以被远程攻击者利用，通过精心构造的TIFF_SETGET_C16ASCII或TIFF_SETGET_C32_ASCII标签值来造成拒绝服务（越界读取）攻击。

######
###### 2.2静态分析

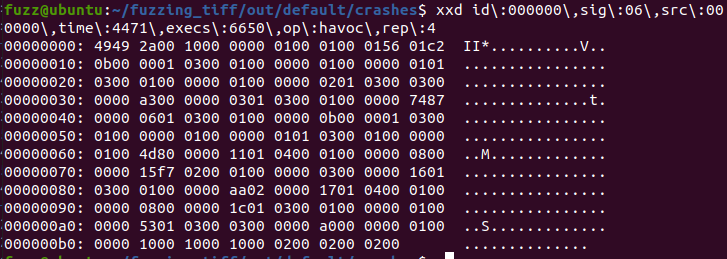

查看一下crash文件。


![](https://mmbiz.qpic.cn/sz_mmbiz_png/1UG7KPNHN8FdUSfeIs50LDKC7jk6QDYkMaTP8knpQziaxQNF9rqSTOtl3admBZZdhDkXMAJXibZ7wIcb73MhRcrw/640?wx_fmt=png "")


00h~01h：0x4949，使用小端序。

02h~03h：0x002a，十进制42，为tif文件标识符。

04h~07h：第一个IFD（Image File Dirctory）的偏移。

![](https://mmbiz.qpic.cn/sz_mmbiz_png/1UG7KPNHN8FdUSfeIs50LDKC7jk6QDYkF11icLDpEPKuicHa0HHkic2FY8I1ngDWC86wwKNRmJDLC5vnkfdHicffPw/640?wx_fmt=png "")

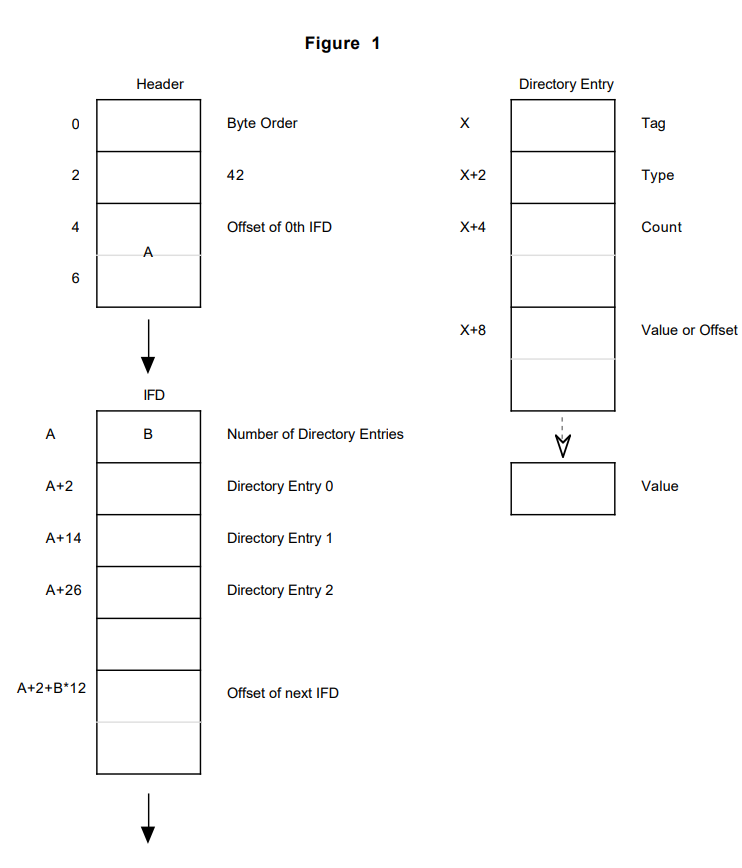

随后是10h开始的第一个IFD结构。

10h~11h：Directory Entries的数目。此处为11。

后续每12字节代表1个IFD Entry。

最后一个IFD Entry的后四个字节表示下一个IFD结构的偏移，如果没有为0。

IFD Entry结构（一个Entry也可以叫做一个field）。

00h~01h：该field的标识。

02h~03h ：该field的数据类型。

04h~07h：数量，Count of the indicated Type，根据数量和类型确定其字节数。

08h~0Bh：值的文件偏移，如果该tag value占用字节数小于四字节，那么value存放于此。

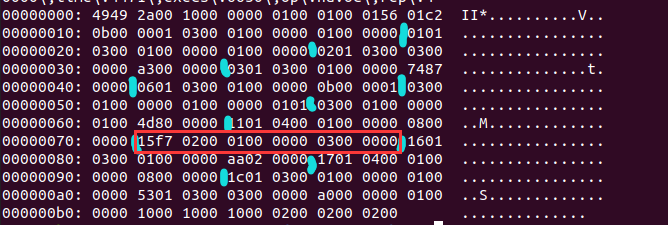

划分一下数据


![](https://mmbiz.qpic.cn/sz_mmbiz_png/1UG7KPNHN8FdUSfeIs50LDKC7jk6QDYkVHgAVuecs9Uvqgd2tiaIwpJdpBSUbia8UYIAAHTKhQXfCxh1yibcasgzw/640?wx_fmt=png "")


红框处是下面出现crash寄存器出现的Tag 63253。此处可以注意一下。
> tag：0xf715 63253
> type：0x0002 ASCII类型
> 数量：0x00000001 1
> Offset or 数据：0x00000003 3

######
###### 2.3动态分析

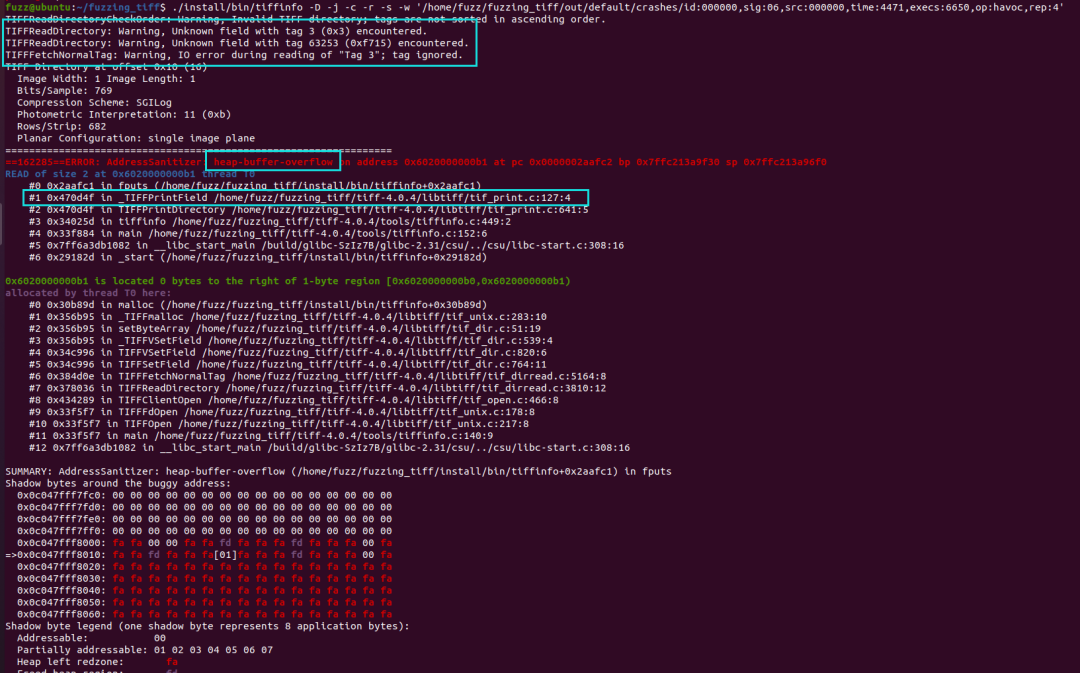

AFL+ASAN对Libtiff4.0.4进行Fuzzing，执行Fuzzing出的Crash，得到提示，部分DirectoryEntry（简称DE结构）解析错误，错误为堆溢出。

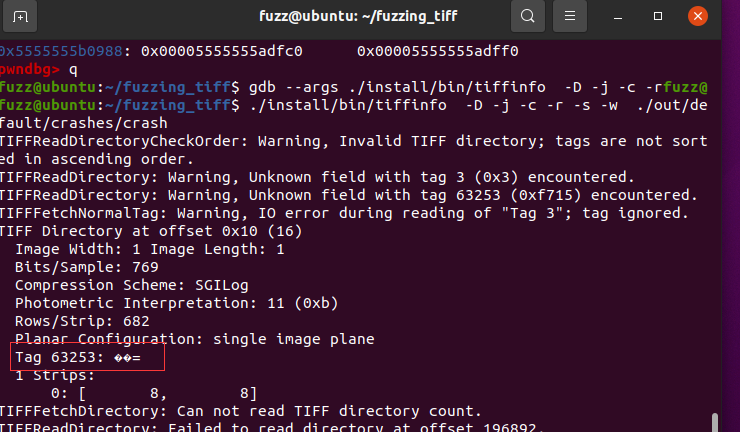

![](https://mmbiz.qpic.cn/sz_mmbiz_png/1UG7KPNHN8FdUSfeIs50LDKC7jk6QDYkJ2wEVvRWSA9R7wX3X6l7Xutaf4EBlNw7FJUEdx5J9LnREdPpjPY2icg/640?wx_fmt=png "")

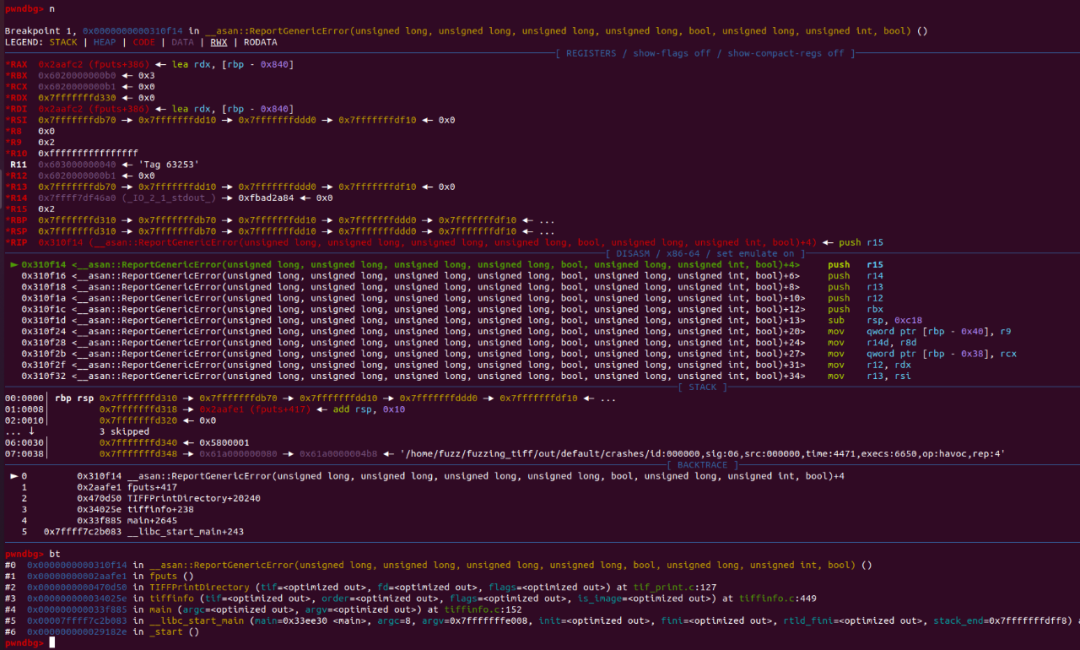

根据官方提示在__asan::ReportGenericError
下断点，这里中断在asan报告错误之前，发生错误之后的地方，bt查看调用栈，产生错误的代码在tif_print.c:127
。


![](https://mmbiz.qpic.cn/sz_mmbiz_png/1UG7KPNHN8FdUSfeIs50LDKC7jk6QDYkdG14e2NzCaefoVSz3FHJzLLFialFJcX6gJiab9rcX9O6PJ4h2d3FZXqw/640?wx_fmt=png "")


由于ASAN会对程序进行插桩，阻碍汇编代码的阅读，所以笔者重新编译了一下源程序方便后续的调试。


gdb --args ./install/bin/tiffinfo -D -j -c -r -s -w ./out/default/crashes/crash

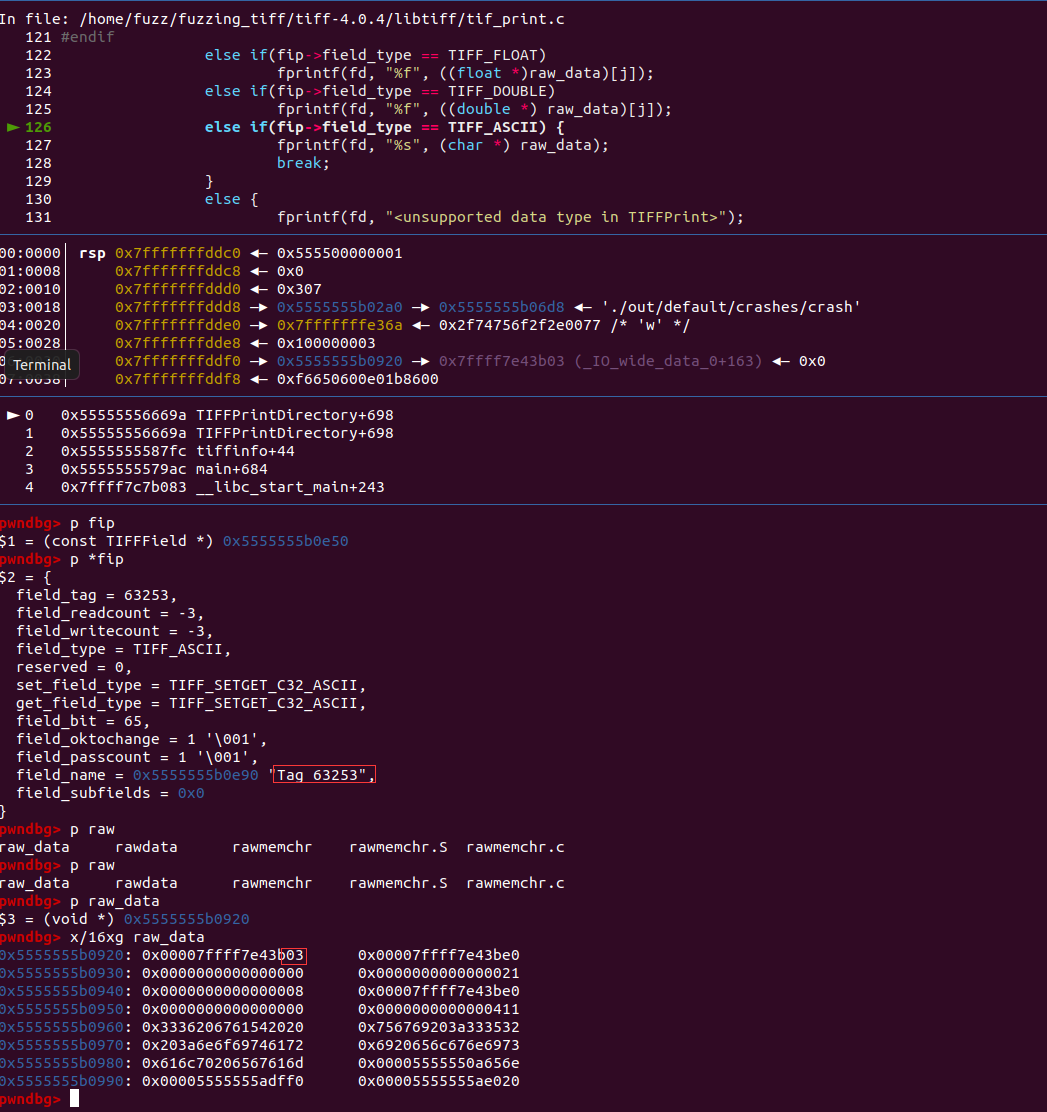

对程序进行调试，从上述信息得出断点位置b tif_print.c:126
，执行的时候上下文信息如图。


![](https://mmbiz.qpic.cn/sz_mmbiz_png/1UG7KPNHN8FdUSfeIs50LDKC7jk6QDYkKxxCjLXIQkP3hiaEOOdQzzSFNhdXNRvk4Uj8WDtr9zk3bcLKKibvicicTA/640?wx_fmt=png "")


这里将raw_data字符串打印了出来，raw_data对应的field为Tag 63253对应的field也就是我们crash文件红框标识的0xf715那一个DE结构。可以猜想一下逻辑，该DE结构被读入内存，输出的时候分配了一段内存空间用来存储其Value，随后根据其DE结构的类型（ASCII）输出Tag和对应的Value。回想一下，当时我们的数据长度为0x1，每一个ASCII类型占8位，所以我们该Tag的Value应该是0x3，但是这里显然，如果将raw_data输出，会输出03 3b e4 e4 f7 ff 7f
。这里显然访问了不应该访问的内存。但是这并不会产生crash，因为该内存地址是可读写的。

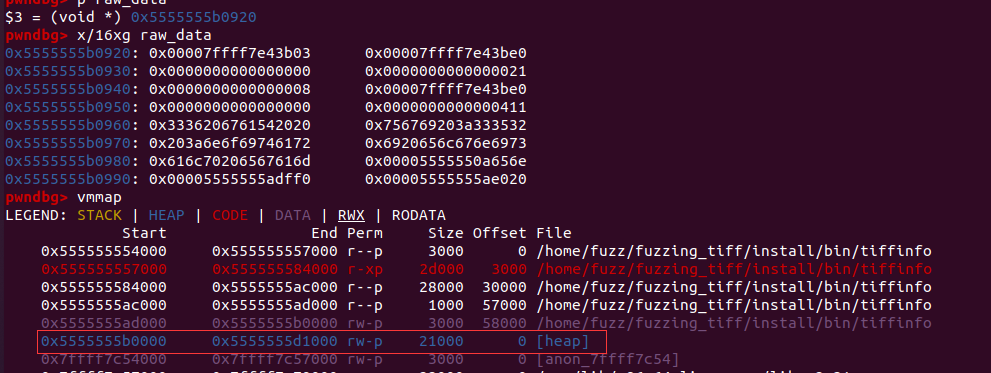

![](https://mmbiz.qpic.cn/sz_mmbiz_png/1UG7KPNHN8FdUSfeIs50LDKC7jk6QDYk4YRhTibj3iaPIXY5H9KsVrmC34hgugYYEM8MVlKrSkbuVhqvxUq5eeWw/640?wx_fmt=png "")


随后raw_data的内存下一个写入断点，重新执行程序，看看它是什么时候写入的。

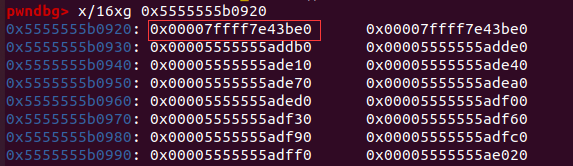

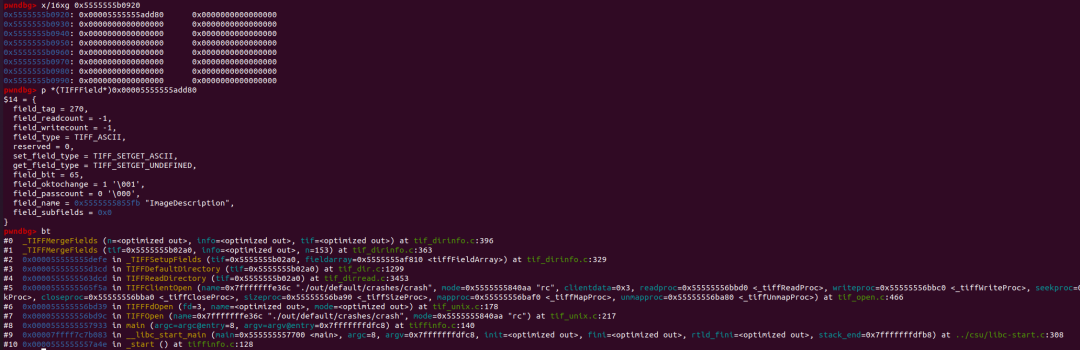

第一次，该内存存放了一个_TIFFField结构指针。
> ```

从信息可以看出，该结构是一些的Tag信息，由于Tag 63253是一个在标准的Tag列表中没有，所以会进行一次Merge。

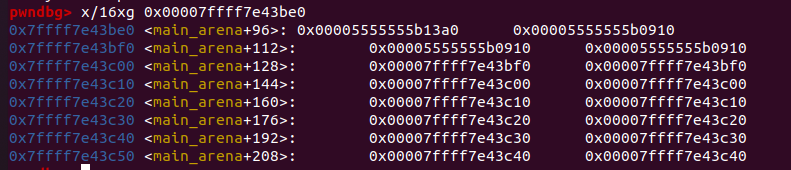

第三次，0x00007ffff7e43be0和最后输出的值很接近了。

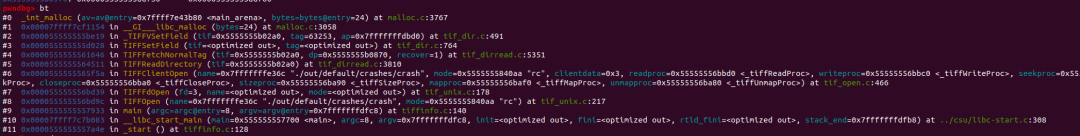

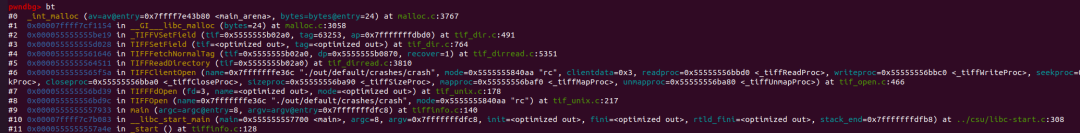

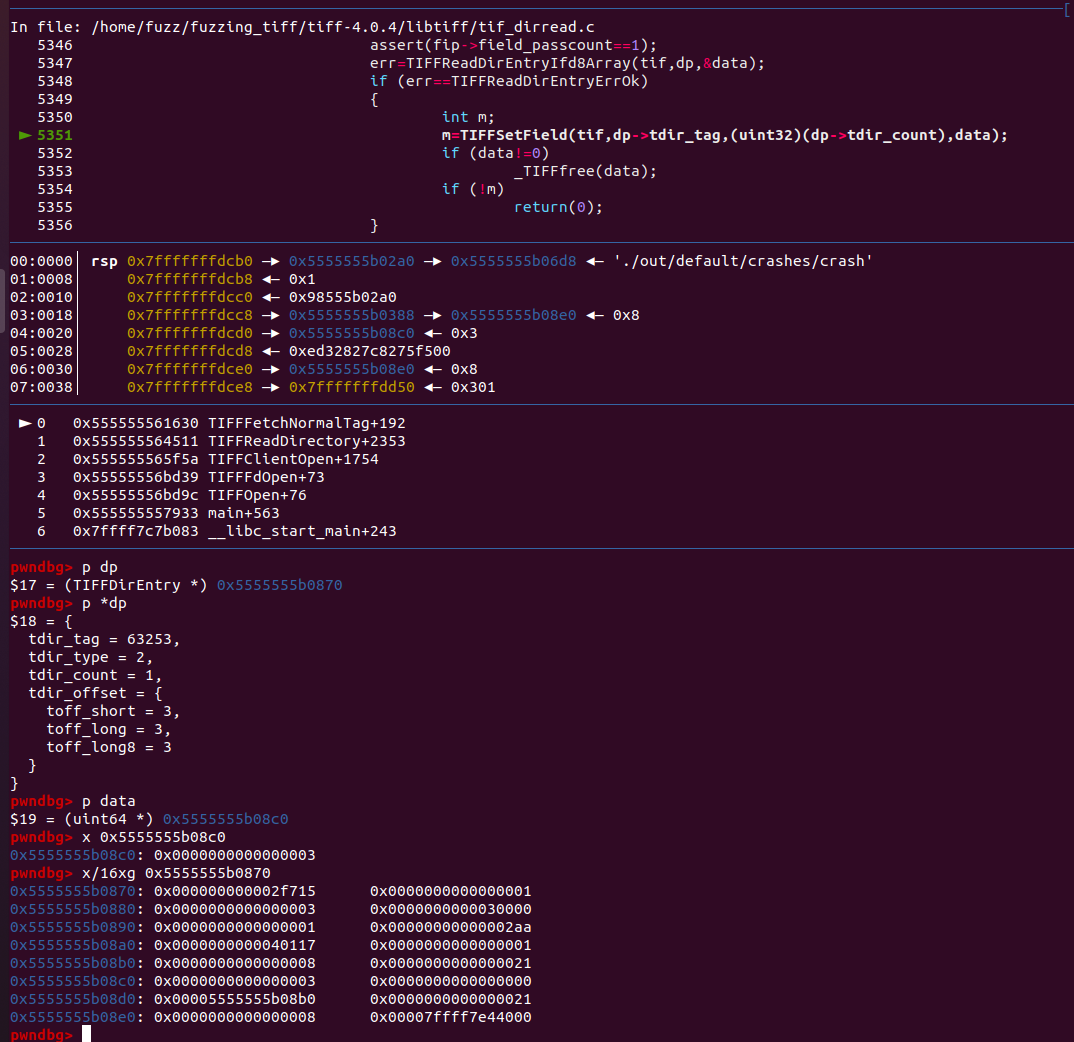

bt查看一下调用栈。笔者决定从tif_dirread.c:5351
开始跟一遍。

TIFFSetField
函数传入了一个DE结构，一个data，这个data存放的值Tag 的Value。

随后进入内部，发现该函数做了如下操作，执行_TIFFVSetField
函数找到Tag对应的TIFField
malloc一个TIFFValue

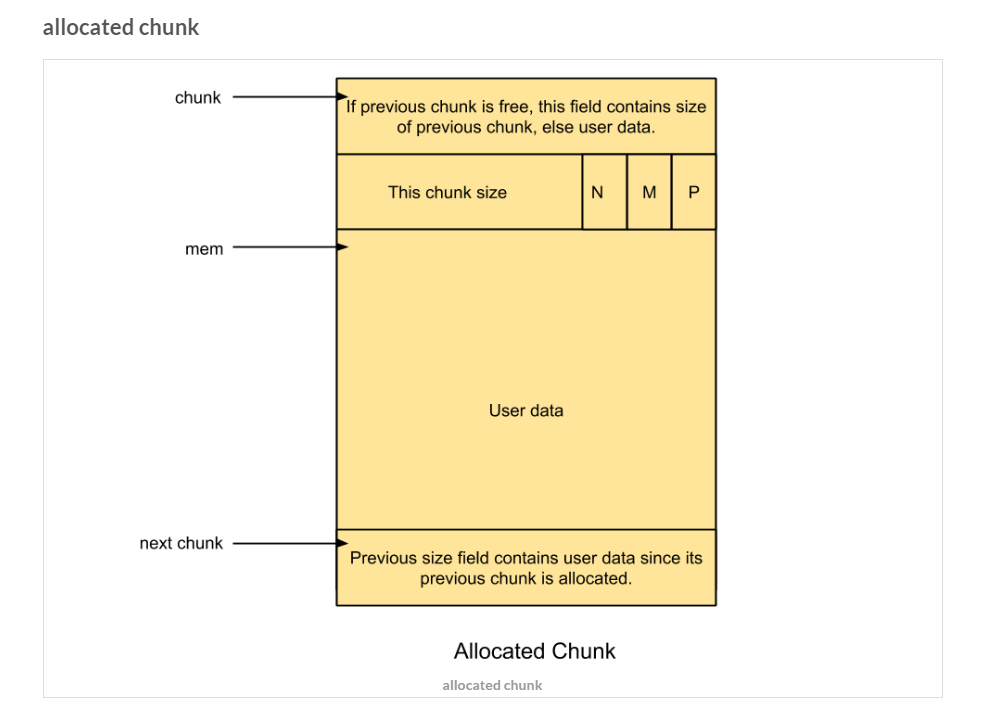

给它，最后分配了一个空间存储Value，该空间的起始地址也就是后续print的raw_data，尽管只分配了1字节的空间，但是由于是64位的Linux，内存分配的大小最小也是0x20字节，所以如下图，0x20为chunkSize，03为存储的Value。
