题目介绍

题目名：beckley

Fire up your Google Earth and brush up on your KML tutorials, we're going to make it look at things!

大概意思是利用Google Earth软件和给出的KML文件找到flag。

环境搭建

题目源码链接：https://github.com/cromulencellc/hackasat-qualifier-2020

由于网络问题，需要对源Dockerfile文件进行一些修改，

修改后的Dockerfile文件如下：

FROM ubuntu:16.04
#Install Apache, Python, Curl. Enable CGI. Install PIP, use PIP to install skyfield
RUN sed -i 's#http://archive.ubuntu.com/#http://mirrors.tuna.tsinghua.edu.cn/#' /etc/apt/sources.list;\
    apt-get update -y; \
    apt-get install -y apache2 python curl;\
    a2enmod cgi; \
    curl -O https://bootstrap.pypa.io/pip/2.7/get-pip.py; \
    python2 get-pip.py; \
    pip config set global.index-url https://pypi.tuna.tsinghua.edu.cn/simple;\
    pip install skyfield;

COPY errors /etc/apache2/sites-enabled/000-default.conf
COPY custom_50x.html /var/www/html/custom_50x.html

WORKDIR /usr/lib/cgi-bin

# Upload all files to cgi-bin directory
COPY *.py ./
COPY entrypoint.sh ./
COPY deltat.* ./
COPY Leap_Second.dat ./
RUN chmod +x challenge.py
# Suppress error output
RUN echo "ServerName beckley.mydomain.com" >> /etc/apache2/apache2.conf
#ENV FLAG=flag{Hungry_For_Apples}
# RUN
ENTRYPOINT ./entrypoint.sh

编译challenge环境

make challenge

运行一个beckley挑战题服务端容器：

socat -v tcp-listen:19020,reuseaddr exec:"docker run --rm -i -e SERVICE_HOST=172.17.0.1 -e SERVICE_PORT=19021 -e SEED=1000 -e FLAG=flag{test_beckley} -p 19021\:80 beckley\:challenge"

运行之后，nc设定的ip和端口，即可开始做题。

解题过程

直接使用nc 172.17.0.1 19020开启

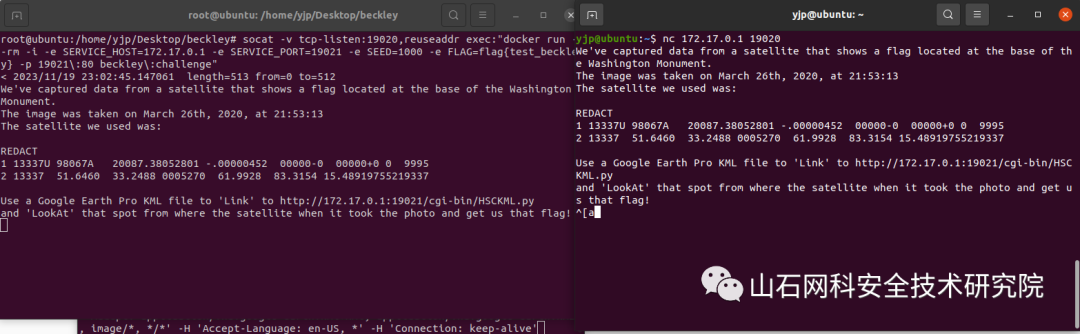

yjp@ubuntu:~$ nc 172.17.0.1 19020
We've captured data from a satellite that shows a flag located at the base of the Washington Monument.The image was taken on March 26th, 2020, at 21:53:13The satellite we used was: REDACT1 13337U 98067A   20087.38052801 -.00000452  00000-0  00000+0 0  99952 13337  51.6460  33.2488 0005270  61.9928  83.3154 15.48919755219337Use a Google Earth Pro KML file to 'Link' to http://172.17.0.1:19021/cgi-bin/HSCKML.pyand 'LookAt' that spot from where the satellite when it took the photo and get us that flag!

我们需要根据给出的satellite的信息和利用KML文件模拟卫星的拍摄角度，要完成这些需要对kml文件和python的Skyfield库进行学习。

KML文件

可以在static文件夹下找到题目给出remote.kml文件，完整代码如下。

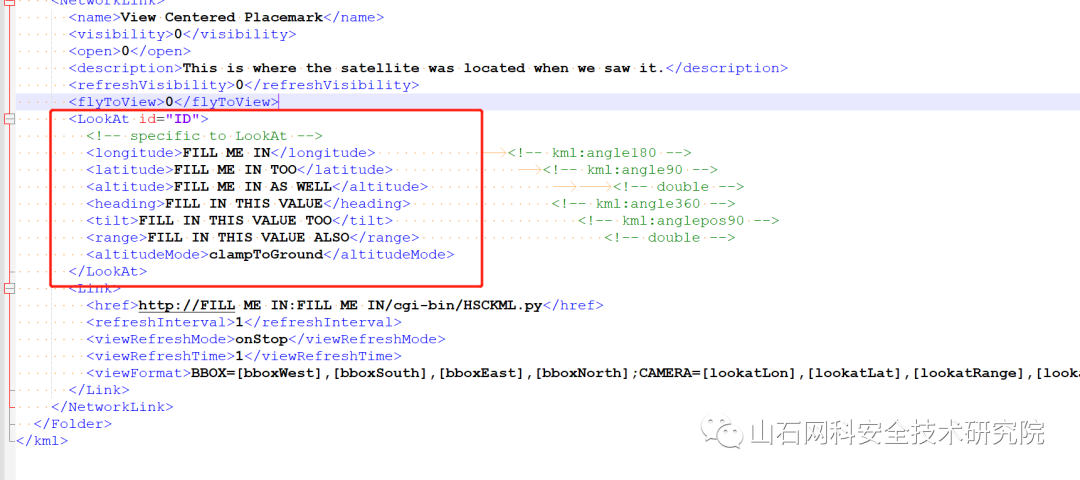

<?xml version="1.0" encoding="UTF-8"?>
<kml xmlns="http://www.opengis.net/kml/2.2">
  <Folder>
    <name>HackASatCompetition</name>
    <visibility>0</visibility>
    <open>0</open>
    <description>HackASatComp1</description>
    <NetworkLink>
      <name>View Centered Placemark</name>
      <visibility>0</visibility>
      <open>0</open>
      <description>This is where the satellite was located when we saw it.</description>
      <refreshVisibility>0</refreshVisibility>
      <flyToView>0</flyToView>
      <LookAt id="ID">
        <!-- specific to LookAt -->
        <longitude>FILL ME IN</longitude>               <!-- kml:angle180 -->
        <latitude>FILL ME IN TOO</latitude>                 <!-- kml:angle90 -->
        <altitude>FILL ME IN AS WELL</altitude>                     <!-- double -->
        <heading>FILL IN THIS VALUE</heading>                <!-- kml:angle360 -->
        <tilt>FILL IN THIS VALUE TOO</tilt>                     <!-- kml:anglepos90 -->
        <range>FILL IN THIS VALUE ALSO</range>                     <!-- double -->
        <altitudeMode>clampToGround</altitudeMode>
      </LookAt>
      <Link>
        <href>http://FILL ME IN:FILL ME IN/cgi-bin/HSCKML.py</href>
        <refreshInterval>1</refreshInterval>
        <viewRefreshMode>onStop</viewRefreshMode>
        <viewRefreshTime>1</viewRefreshTime>
        <viewFormat>BBOX=[bboxWest],[bboxSouth],[bboxEast],[bboxNorth];CAMERA=[lookatLon],[lookatLat],[lookatRange],[lookatTilt],[lookatHeading];VIEW=[horizFov],[vertFov],[horizPixels],[vertPixels],[terrainEnabled]</viewFormat>
      </Link>
    </NetworkLink>
  </Folder>
</kml>

我们只需要关注、和元素即可。

(1)

用于指定本地或者远程的kml文件，在remote.kml文件里就是标签中的元素引用的文件。

(2）

 元素用于指定地球上正被查看的点、景点与视点间的距离以及视图的角度。该元素的语法如下：

<LookAt id="ID">
  <longitude></longitude>                       <!-- kml:angle180 -->
  <latitude></latitude>                         <!-- kml:angle90 -->
  <altitude>0</altitude>                        <!-- double -->
  <range></range>                               <!-- double -->
  <tilt>0</tilt>                                <!-- float -->
  <heading>0</heading>                          <!-- float -->
  <altitudeMode>clampToGround</altitudeMode>
           <!--kml:altitudeModeEnum:clampToGround, relativeToGround, absolute -->
           <!-- or, gx:altitudeMode can be substituted: clampToSeaFloor, relativeToSeaFloor -->
</LookAt>

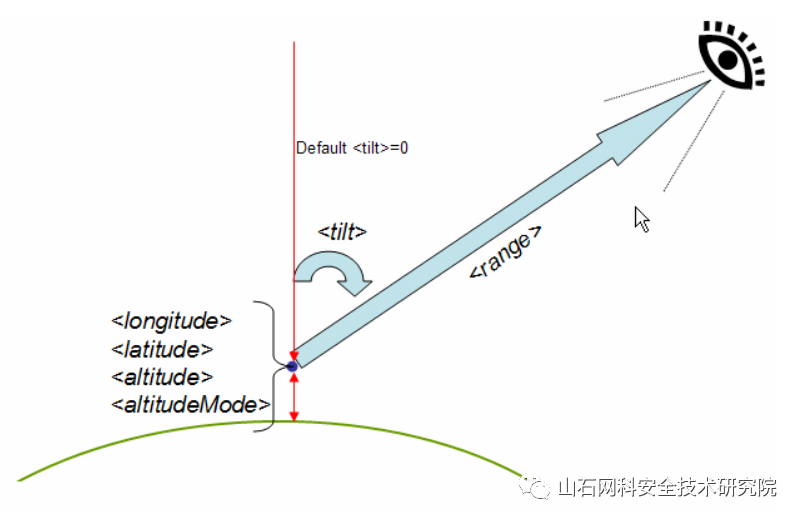

下图展示了  视点的构建方式：

 元素可指定以下问题的答案：

问题 <LookAt> 中的规范
当前在查看什么目标？ <longitude>、<latitude>、<altitude>、<altitudeMode>
视点距景点有多远？ <range>
视图方向是否是北面朝上？ 如果是，则使用默认的 <heading> 值0。如果不是，请指定一个0（不含）到360°的 <heading> 旋转值
视图方向是否直指地球？ 如果是，则使用默认的 <tilt> 值。如果不是，镜头将向上朝着地平线；请指定一个不大于90°的 <tilt> 旋转值。 90°表示直接沿着地平线看过去（如果您离地球表面很远，而且 <tilt> 值为90°，那么您可能看不到地球表面）。

(3)

上面说过可以用于指定kml文件。

深入了解，请参考KML 教程 | “Keyhole 标记语言” | Google for Developers

Skyfield

（一）安装

使用 pip install Skyfield 即可

（二）使用

查询卫星某一刻的x,y,z坐标，代码如下：

from skyfield.api import EarthSatellite
from skyfield.api import load

ts = load.timescale()
line1 = '1 25544U 98067A   14020.93268519  .00009878  00000-0  18200-3 0  5082'
line2 = '2 25544  51.6498 109.4756 0003572  55.9686 274.8005 15.49815350868473'
#从TLE数据中加载卫星轨道元素
satellite = EarthSatellite(line1, line2, 'ISS (ZARYA)', ts)
print(satellite)
t = ts.utc(2014, 1, 23, 11, 18, 7)
geocentric = satellite.at(t)
print(geocentric.position.km)

运行结果

ISS (ZARYA) catalog #25544 epoch 2014-01-20 22:23:04 UTC
[-3918.87650458 -1887.64838745  5209.08801512]

查询卫星相对于观察者的位置，可以通过构建一个Topos对象来表示观察者的纬度和经度，再结合矢量减法来确定，代码如下：

from skyfield.api import Topos
bluffton = Topos('38.8894838 N', '77.0352791 W')
difference = satellite - bluffton
topocentric = difference.at(t)
alt, az, distance = topocentric.altaz()
print("(alt, az, distance)=",(alt, az, distance))
# (alt, az, distance)= (<Angle 49deg 37' 40.9">, <Angle 243deg 31' 48.1">, <Distance 3.60007e-06 au>)

解题

现在我们可以回到解题要求上了，我们需要计算出元素的几个属性值，定义一个虚拟相机来模拟卫星的拍摄角度。

计算出、、、、和的值

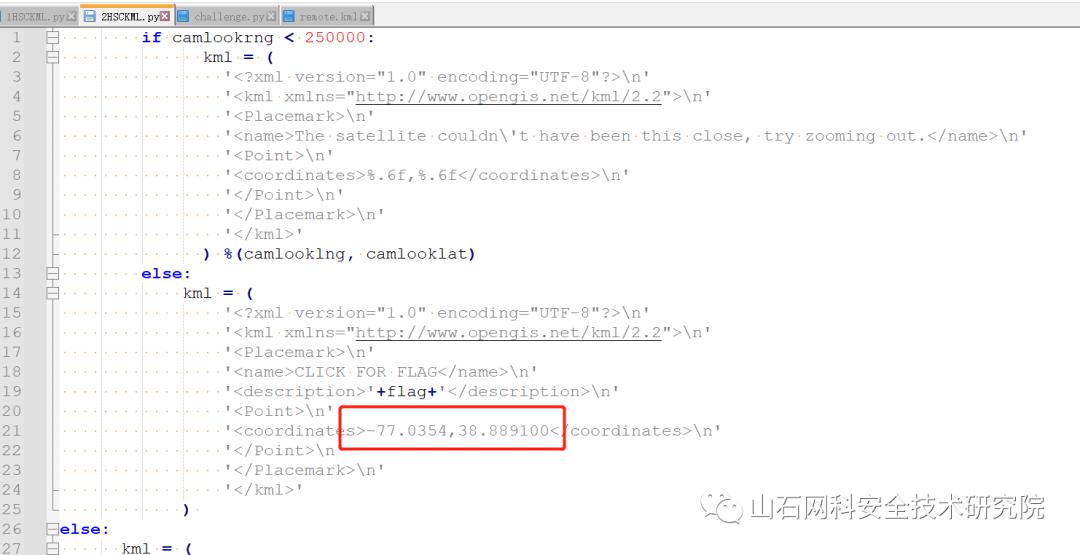

、可以在2HSCKML.py文件中找到，如下所示：

因为是clampToGround,表示可以忽略高度，因此  是 0

下面的python代码可以计算出剩下的属性的值：

from skyfield.api import EarthSatellite
from skyfield.api import load
from skyfield.api import Topos


ts = load.timescale()
line1 = '1 13337U 98067A   20087.38052801 -.00000452  00000-0  00000+0 0  9995'
line2 = '2 13337  51.6460  33.2488 0005270  61.9928  83.3154 15.48919755219337'

satellite = EarthSatellite(line1, line2, 'REDACT', ts)
t = ts.utc(2020, 3, 26, 21, 53, 13)
photo = Topos('38.889100 N', '77.0354 W')
difference = satellite - photo
topocentric = difference.at(t)
alt, az, distance = topocentric.altaz()

print('Altitude(deg): %f' % alt.degrees)
print('Azimuth(def): %f' % az.degrees)
print('Range(m): %d' % int(distance.m))

tilt = 90 - alt.degrees

print('Tilt(deg): %f' % tilt)

heading = (180 + az.degrees) % 360

print('Heading(deg): %f' % heading)

构造payload

curl http://172.17.0.1:19021/cgi-bin/HSCKML.py?CAMERA=-77.03,38.89,538544,40.369421,63.535801 -H 'User-Agent: GoogleEarth/7.3.2.5815(X11;Linux (5.2.0.0);en;kml:2.2;client:Pro;type:default)' -H 'Accept: application/vnd.google-earth.kml+xml, application/vnd.google-earth.kmz, image/*, */*' -H 'Accept-Language: en-US, *' -H 'Connection: keep-alive'

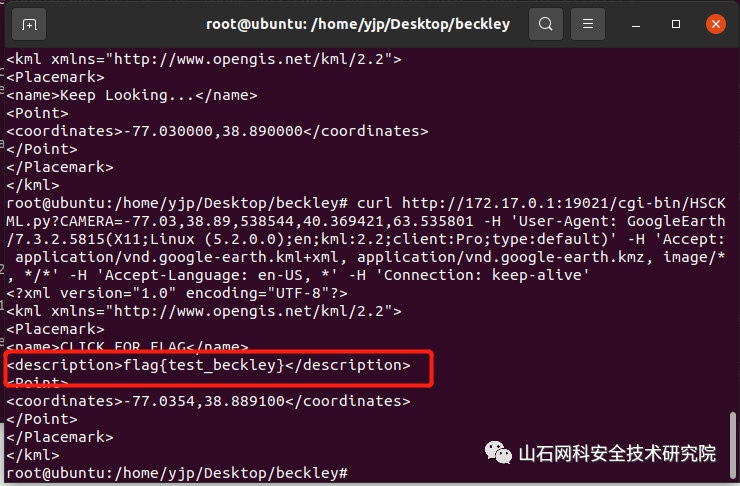

最后成功显示了flag

总结

卫星安全不同于传统的安全，涉及到很多数学和物理知识；本题是较为简单的一题，适合用来入门卫星安全。
